Entwickelt, um Grenzen zu überwinden.
Gebaut für Leistung.

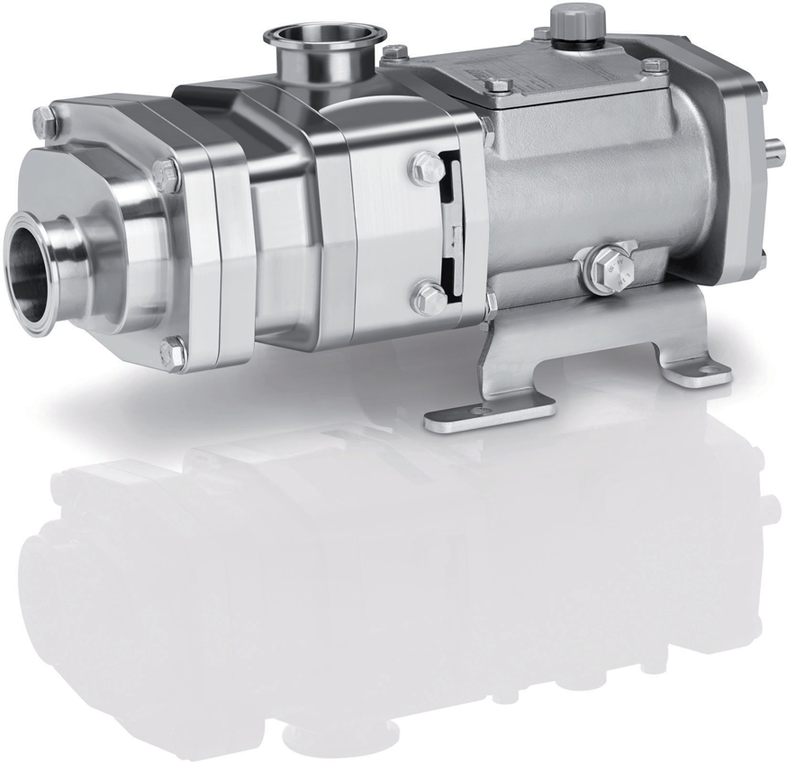

Die TOFLOW PDS Pumpe löst die klassischen Probleme von Doppelschraubenpumpen —Vibration, Überhitzung und komplexe Wartung— mit einem hygienischen, präzisen und wartungsfreundlichen Design.
Eine einzige Pumpe für Ihren gesamten Prozess
Die PDS passt sich einer breiten Palette von Produkten und Prozessen an, von hochviskosen Konzentraten bis zu dünnflüssigen Medien.
Schonend und leistungsstark
Das Prinzip des axialen Transports gewährleistet eine extrem niedrige Pulsation, selbst bei maximalem Druck, und schützt empfindlichste Produkte, ohne die Leistung zu beeinträchtigen.
Hygiene inklusive
Gleitringdichtungen werden unter konstantem Druck vollständig gespült, ohne Toträume oder Hohlräume, und das Design ist auf vollständige Sterilisation (CIP/SIP) ausgelegt.
Vereinfachte Wartung
Schneller Austausch von Dichtungen und Schrauben von der Vorderseite der Pumpe. Hochwertige Materialien und intelligentes Design für eine längere Lebensdauer bei weniger Stillstandzeiten.
Extreme Vielseitigkeit
Fördert von dickflüssigen Konzentraten bis zu dünnen Flüssigkeiten, selbst mit eingeschlossener Luft, bei niedrigem NPSH und über extreme Temperaturbereiche hinweg.
Macht die CIP-Pumpe überflüssig
Führt die Reinigung vor Ort mit derselben Pumpe durch, ohne zusätzliche Ausrüstung — spart Zeit, Platz und Kosten.
Effizienz unter Druck
Bleibt auch bei hohen Differenzdrücken effizient, ohne zu überhitzen, dank massiver Welle und eng tolerierter Innenmaße.

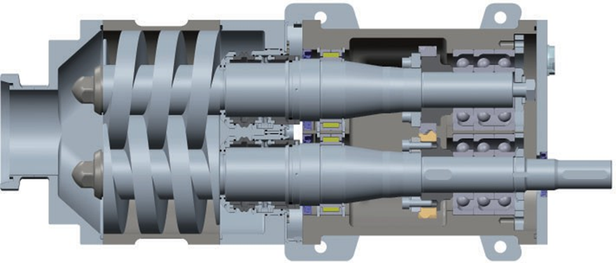

Fortschrittliche Technik bis ins Detail
-
✓
Durchdachtes dreiteiliges Gehäuse
Dichtungsgehäuse, Schraubengehäuse und Pumpendeckel, konzipiert für maximale Flexibilität und einfache Anpassung an die Systemanforderungen.
-
✓
Halbpatronen-Gleitringdichtungen
Vollständig vom Produktstrom umspült, verfügbar in einfacher oder doppelter Ausführung, mit frontseitigem Austausch in wenigen Schritten.
-
✓
Besonders massive Welle
Für maximale Steifigkeit am kritischen Durchmesser ausgelegt, reduziert Wärmeentwicklung und verlängert die Lebensdauer der Pumpe.
-
✓
Durchdachtes Getriebe
Überdimensionierte Lager, kontinuierliche Ölumlaufschmierung und ein abnehmbarer Deckel für direkten Zugang, ohne die Pumpe zu bewegen.
Die richtige Schraube für jede Anwendung
Die Schraubensteigung bestimmt die Leistung: kleinere Steigungen halten höherem Druck stand und reduzieren den NPSHr, während größere Steigungen den Durchsatz maximieren.
Feine Steigung
Standardsteigung
Mittlere Steigung
Große Steigung
Hoher DurchsatzEntwickelt für die Lebensmittel- und Getränkeindustrie
Vom Labor bis zur Produktionslinie deckt die PDS-Serie mit ihrer kompakten DOSY-Version das gesamte Prozessspektrum ab.
Milchprodukte & Konzentrate
Schonende Förderung scherempfindlicher Produkte wie Käse, Joghurt, Sahne sowie Molke- oder Fruchtkonzentrate.
Getränke & Sirupe
Pulsationsfreie Förderung von Sirupen, Konzentraten und Getränkegrundlagen mit hervorragendem Dosierverhalten.
Saucen & Pürees
Ideal für Produkte mit Partikeln oder hoher Viskosität, schont die Produktintegrität während der Förderung.
Integriertes CIP/SIP
Dieselbe Prozesspumpe übernimmt Reinigung und Sterilisation vor Ort, ohne zusätzliche Ausrüstung.
Präzisionsdosierung
Die DOSY-Version fördert Durchflussraten von 5 l/h bis 900 l/h für Labor-, Pilotanlagen- und Spezialproduktion.
Hoher Differenzdruck
Stabile Leistung bei niedrigem Saugdruck oder hohem Förderdruck, ohne Überhitzung.
Technische Daten der TOFLOW PDS-Serie
Angaben vorbehaltlich der laufenden Weiterentwicklung der Produktreihe. Für Sonderanforderungen wenden Sie sich an TOFLOW.
| Modell | PDS 1 | PDS 2 | PDS 3 | PDS 4 | PDS 5 |
|---|---|---|---|---|---|
| Max. Förderdruck | 25 bar (363 psi) | ||||
| Max. Förderleistung | 20 m³/h (88 gpm) | 40 m³/h (176 gpm) | 100 m³/h (440 gpm) | 250 m³/h (1.100 gpm) | 500 m³/h (2.200 gpm) |
| DN-Anschluss | 15–50 mm | 40–80 mm | 65–150 mm | 80–200 mm | 100–300 mm |
| Max. Drehzahl | 3.600 U/min | 2.800 U/min | |||
| Viskosität | 0,5 bis 1.000.000 cP | ||||
| Drehrichtung | Rechts- oder linksdrehend | ||||
| Max. Temperatur | 150 °C Standard (220 °C Sonderausführung) | ||||
| Dichtungsmaterialien | FKM, EPDM, HNBR und FFKM | ||||
| Einbaulage | Horizontal (B3) Standard; vertikal optional | ||||
| Gleitringdichtungen | Einfach oder doppelt (gespült oder druckbeaufschlagt) | ||||
| Produktberührte Materialien | AISI 316L | ||||
Quelle: technisches Datenblatt TOFLOW PDS. Werte je nach Konfiguration änderbar.
| Modell | PDS DOSY |
|---|---|
| Max. Förderdruck | 10 bar (145 psi) |
| Max. Förderleistung | Produkt: 5–900 l/h (1,3–238 gph) · CIP: 3 m³/h (13,2 gpm) |
| DN-Anschluss | 10–40 mm (0,39–1,57 in) |
| Max. Drehzahl | 4.000 U/min |
| Max. Partikelgröße | 12 mm (0,47 in) |
| Schraubensteigungen | 6 Größen verfügbar |
| Anschlüsse | Standard Tri-Clamp, weitere auf Anfrage |
| Viskosität | 0,5 bis 1.000.000 cP |
| Drehrichtung | Rechts- oder linksdrehend |
| Max. Temperatur | 150 °C Standard (220 °C Sonderausführung) |
| Dichtungsmaterialien | FKM, EPDM und HNBR |
| Einbaulage | Horizontal (B5) Standard; vertikal und seitlich optional |
| Gleitringdichtungen | Einfach oder einfach gespült |
| Installation | Selbsttragend Standard; Grundplatte optional |
Ideal für Labor, Pilotanlagen und hochpräzise Spezialproduktion.
